智慧城市消防安全管理平臺將各建筑物內獨立的火災自動報警系統、電氣火災監控系統、消防水系統、視頻監控系統、無源消防設施巡查系統等聯網，并綜合運用地理信息系統信息技術，在監控中心內對聯網單位消防設施實時監測、并進行集中管理。系統軟件采用B/S架構，整個監控系統運行由傳輸設備、報警傳輸網絡、資料維護系統、報警受理系統、信息管理系統、相關終端等組成。

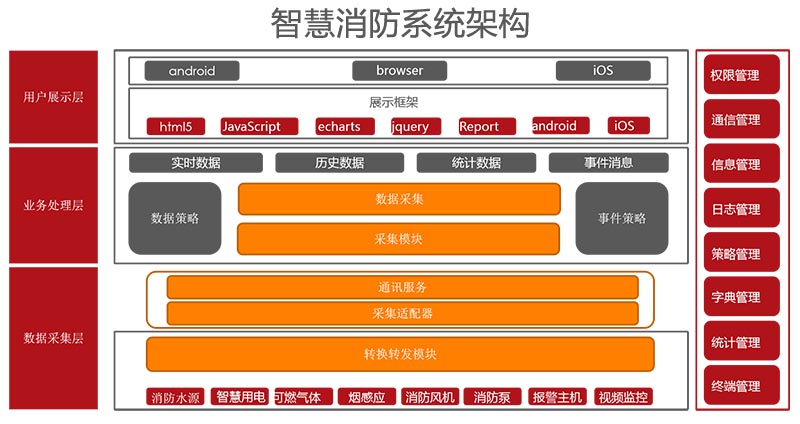

消防管理系統架構



架構模式：智慧城市消防安全管理平臺的模式應采用分層分布式集成模式，融合先進的物聯網技術，分為三層集成模式：設備層、控制層、應用層。





1、設備層：主要由火災自動報警、電氣火災、電源監控等系統中的控制器及下接所有節點、消防水系統中的水壓、水溫、水位變送器及壓力監測模塊組成。完成對消防系統現場監測設備的實時信息采集和處理，并通過RS232、RS485將數據上傳。



2、控制層：由傳輸設備、通信服務器、應用服務器、數據庫服務器組成。值班室內各個消防報警主機開放通訊協議，各品牌主機提供opc、rs232或rs485接口協議，通過傳輸設備的RS232或RS485接口獲取消防數據，采用TCP/IP方式接入企業內網；完成設備層上傳數據采集、存儲、處理，與通信服務器實現信息上傳和命令下發。



3、應用層：該層主要由報警監控系統、GIS地理信息系統、用戶服務系統、信息統計分析系統、遠程管理系統、消防安全管理系統、維護管理系統等模塊組成，是用戶直接使用的人機交互窗口。







主要目標：在標準的智能化基礎上，針對聯網單位中的消防系統，提高管理水平；系統中生成的報表、表單等文件的格式可以由管理者根據實際情況進行制定。



權限設定：系統的使用權限、等級數的設定可由管理者根據實際情況進行指定。為管理決策提供數據支持的接口，將來可對數據進行挖掘和大數據分析。







實現功能：最終直觀、簡潔地將消防物聯網展示在計算機屏幕，為平臺管理員提供實時監視和控制消防現場信息。用戶界面層支持WEB技術，可通過瀏覽器瀏覽所有信息。綜合管理平臺通過與應用服務器通信，實現信息上傳和命令下發。如遠程查崗、對主機復位、消音等內容。







實現效果：



掌握主動權

聯網監測后將提高火警報警監管能力，減少因延誤、漏報警造成的損失，更好掌握火警處理的主動權。

智能防控

同時通過系統隨時掌握所聯網消防系統的運行狀態，及時發現故障，進行及時維護，保證設備的正常運行。

高效管理

通過對火警處警、設備運行和從業人員管理，綜合提升消防安全管理水平，最終實現對建筑消防設施（設備）、消防從業人員（值班員、檢查人員、維護人員等）進行有效管理，最大限度保證消防系統的有效運行，最大程度降低火災風險，減少火災隱患，達到保證人員生命及財產安全。
